Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — IF-SC 2019
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qq509946
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2019
- Nível
- Superior
- Cargo
- Docente - Eletrotécnica

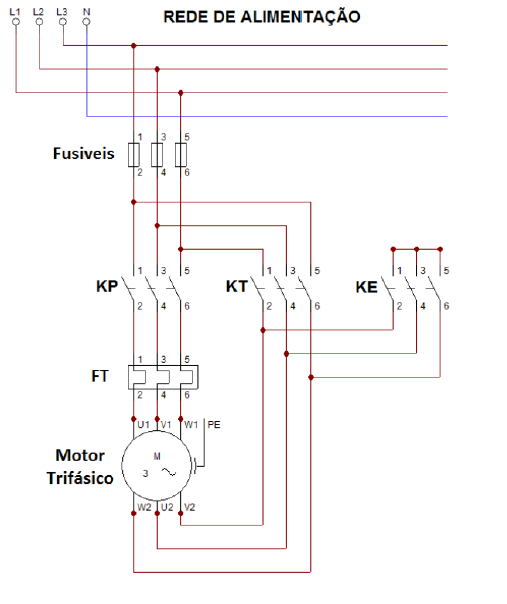

O diagrama de força abaixo descreve a ligação de uma partida indireta estrela-triângulo para acionamento de um motor de indução trifásico de 15 HP, 1800 rpm e 60Hz. Consta na placa deste motor que as tensões de acionamento são 380 / 660V com corrente nominal de 40 A / 23,1 A respectivamente. Considerando que a rede de alimentação é 380V, qual será a corrente aproximada de ajuste do rele de sobrecarga (FT) para esta ligação?
Assinale a alternativa CORRETA:
Assinale a alternativa CORRETA:- A13,4 A
- B23,1 A
- C34,0 A
- D40,0 A
- E80,0 A
