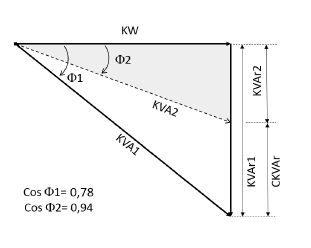

Um determinado motor com potência ativa de 40KW apresenta um fator de potência de 0,78 em seu funcionamento com carga nominal. Deseja-se corrigir este fator de potência para 0,94 para atender a legislação vigente. A figura abaixo apresenta os triângulos de potência com os ângulos ⌽1 e ⌽2 referentes a fatores de potência de 0,78 e 0,94 respectivamente.
Calcule o valor aproximado da quantidade de CKVAr (Capacitores) necessários para corrigir o fator de potência desta instalação para o valor desejado de 0,94, dado que a tan ⌽1= 0,80 e a tan ⌽2 = 0,36.
Calcule o valor aproximado da quantidade de CKVAr (Capacitores) necessários para corrigir o fator de potência desta instalação para o valor desejado de 0,94, dado que a tan ⌽1= 0,80 e a tan ⌽2 = 0,36.- A42,5 KVAr.
- B51,3 KVAr.
- C32,1 KVAr.
- D14,5 KVAr.
- E17,6 KVAr.
