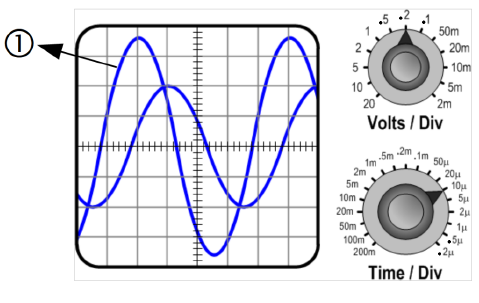

Considere que a figura a seguir representa um osciloscópio analógico de dois canais
Sabendo que os sinais medidos possuem apenas componente AC e não apresentam nenhum tipo de distorção, que as escalas de tensão são iguais para ambos os canais, que não foi acionado qualquer ganho ou atenuação no painel e que ambas as ponteiras estão no modo x10. Assinale a alternativa contém a melhor aproximação para o valor de pico da forma de onda (1) e para a defasagem em relação a outra forma de onda, respectivamente.Assinale a opção CORRETA:
Sabendo que os sinais medidos possuem apenas componente AC e não apresentam nenhum tipo de distorção, que as escalas de tensão são iguais para ambos os canais, que não foi acionado qualquer ganho ou atenuação no painel e que ambas as ponteiras estão no modo x10. Assinale a alternativa contém a melhor aproximação para o valor de pico da forma de onda (1) e para a defasagem em relação a outra forma de onda, respectivamente.Assinale a opção CORRETA:- A72 mV e 72o
- B3,6 V e 60o
- C36 mV e 72o
- D0,72 V e 60o
- E7,2 V e 72o
