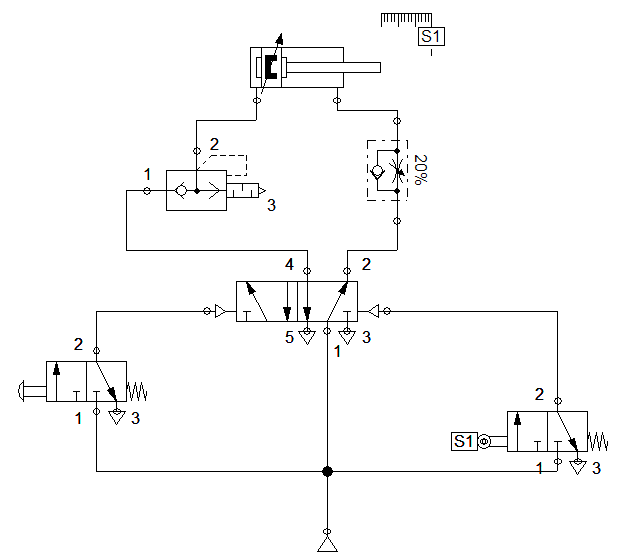

Analise o circuito abaixo e assinale as alternativas corretas.
( ) O atuador avança rápido e retorna lento por causa das válvulas de escape rápido e da válvula reguladora de vazão.( ) Quando a haste do atuador atinge o rolete S1, ocorre o retorno automático.( ) Durante o recuo do cilindro, o ar entra na válvula de escape rápido pela via 2 e sai pela via 1.( ) A válvula reguladora de vazão instalada controla a velocidade do cilindro no avanço e no recuo.( ) Ao comandar a válvula 3/2 vias de botão, o ar que entra na via 1 da válvula, sai na via 2, acionando o piloto da válvula direcional 5/2 vias. Com isso o cilindro avança.( ) O atuador apresentado no sistema possui duplo amortecimento regulável.Assinale a alternativa que contém a sequência CORRETA de cima para baixo.
( ) O atuador avança rápido e retorna lento por causa das válvulas de escape rápido e da válvula reguladora de vazão.( ) Quando a haste do atuador atinge o rolete S1, ocorre o retorno automático.( ) Durante o recuo do cilindro, o ar entra na válvula de escape rápido pela via 2 e sai pela via 1.( ) A válvula reguladora de vazão instalada controla a velocidade do cilindro no avanço e no recuo.( ) Ao comandar a válvula 3/2 vias de botão, o ar que entra na via 1 da válvula, sai na via 2, acionando o piloto da válvula direcional 5/2 vias. Com isso o cilindro avança.( ) O atuador apresentado no sistema possui duplo amortecimento regulável.Assinale a alternativa que contém a sequência CORRETA de cima para baixo.- AF, V, F, V, V, F
- BF, V, V, F, V, F
- CF, V, F, F, V, V
- DF, F, V, V, F, V
- EV, F, V, F, F, V
