Questão de Eletroeletrônica — Amplificador Operacional — INSTITUTO AOCP 2019
EletroeletrônicaAmplificador Operacional
- Código
- qq518209
- Banca
- INSTITUTO AOCP
- Órgão
- UFPB
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico - Equipamentos - Médico Odontológico

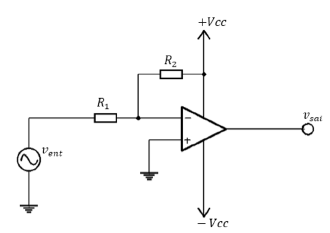

Os amplificadores operacionais são circuitos amplificadores com ganhos altíssimos e impedância de entrada alta. Tais componentes são utilizados em circuitos eletrônicos de grande sensibilidade, capazes de amplificar sinais de tensão da ordem 10-⁹volts. Esses componentes também são aplicados como filtros ativos e geradores de funções. No seguinte circuito, o AO está sendo usado com amplificador, R₁ = 200Ω e R₂ = 100Ω.Sobre esse circuito, assinale a alternativa correta.
- AEsse circuito é um amplificador inversor com ganho Av = 501.
- BEsse circuito é um amplificador inversor com ganho Av = 500.
- CEsse circuito é um amplificador direto com ganho Av= 501.
- DEsse circuito é um amplificador direto com ganho Av = 500.
- EEsse circuito é um amplificador direto com ganho Av = 99800.
