Questão de Eletroeletrônica — Motores Elétricos — INSTITUTO AOCP 2019
EletroeletrônicaMotores Elétricos
- Código
- qq518210
- Banca
- INSTITUTO AOCP
- Órgão
- UFPB
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico - Equipamentos - Médico Odontológico

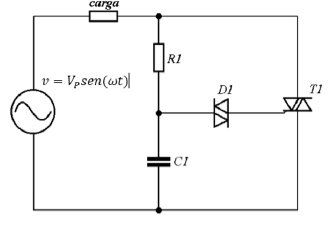

O seguinte circuito apresenta um controlador tiristorizado sobre uma carga. Tais controladores podem ser usados para variar a velocidade em motores ou a intensidade luminosa de uma lâmpada, ou, ainda, variar a potência em um resistor, a fim de controlar a temperatura dissipada por este. A respeito desse circuito, assinale a alternativa correta.
- AEsse circuito é composto por um TRIAC capaz de variar a tensão eficaz sobre a carga através do ângulo de disparo no terminal porta. Esse ângulo pode ser variado com a mudança no valor da resistência de R1.
- BEsse circuito é composto por um SCR capaz de retificar e variar a tensão sobre a carga através da variação de corrente no terminal porta. Essa corrente pode ser variada com a mudança no valor da resistência de R1.
- CEsse circuito é composto por um IGBT capaz de variar a tensão de pico sobre a carga através do controle de corrente no terminal porta. Essa corrente de porta pode ser variada com a mudança do valor da resistência de R1.
- DEsse circuito é composto por um SCR capaz de variar a tensão média sobre a carga através do ângulo de disparo no terminal porta. Esse ângulo pode ser variado com a mudança no valor da resistência de R1.
- EEsse circuito é composto por um TRIAC capaz de retificar e variar a tensão sobre a carga através da variação de corrente no terminal porta. Essa corrente pode ser variada com a mudança no valor da resistência de R1.
