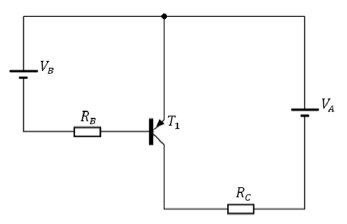

O seguinte circuito apresenta um transistor de junção bipolar (BJT) trabalhando em configuração emissor comum com uma polarização na base. Considere que o ganho do transistor βCCé = 120 e as tensões VA = 25V, VB = 5V, VCE = 5V e VBE = 0,7VDetermine o valor da resistência de RB para que RC dissipe uma potência constante de 9,6 Watts e assinale a alternativa correta.
- A1250 Ohms.
- B1075 Ohms.
- C268,75 Ohms.
- D312,5 Ohms.
- E1343,75 Ohms.
