Questão de Eletroeletrônica — Equipamentos Elétricos em Eletroeletrônica — INSTITUTO AOCP 2019
EletroeletrônicaEquipamentos Elétricos em Eletroeletrônica
- Código
- qq518220
- Banca
- INSTITUTO AOCP
- Órgão
- UFPB
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico - Equipamentos - Médico Odontológico

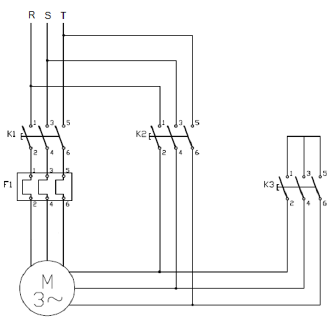

Uma forma comum e de baixo custo para reduzir a corrente de partida em motores trifásicos é a chave de partida estrela triângulo (Y-Δ). A seguinte figura apresenta o diagrama de potência de uma chave Y-Δ aplicado a um motor trifásico de 10CV. Considere que esse motor de seis pontas tem um fechamento em triângulo para 220V, seu fator de potência
= 0,89, rendimento
, trabalhando em regime constante com fator de serviço FS = 1,1 . Em relação a esse sistema, assinale a alternativa correta.
= 0,89, rendimento , trabalhando em regime constante com fator de serviço FS = 1,1 . Em relação a esse sistema, assinale a alternativa correta.- AA chave de partida estrela triângulo tem a finalidade de reduzir o conjugado de partida e, consequentemente, sua corrente durante a partida. O ajuste de corrente no rele de sobrecarga deve ser de 21,70A.
- BA chave de partida estrela triângulo tem a finalidade de aplicar uma tensão menor que a tensão nominal para o fechamento de partida do motor e, consequentemente, reduzir a corrente durante a partida do motor. O ajuste de corrente no rele de sobrecarga deve ser de 14,98A.
- CA chave de partida estrela triângulo tem como característica variar a tensão no motor em vários níveis até atingir a tensão plena, reduzindo, dessa forma, a corrente na partida. O ajuste de corrente no rele de sobrecarga deve ser de 12,97A.
- DA chave de partida estrela triângulo tem a finalidade de aplicar uma tensão menor que a tensão nominal para o fechamento de partida do motor e, consequentemente, reduzir a corrente durante a partida do motor. O ajuste de corrente no rele de sobrecarga deve ser de 12,17A.
- EA chave de partida estrela triângulo varia a impedância do rotor aplicando uma impedância em série e, consequentemente, reduzindo a corrente durante a partida do motor. O ajuste de corrente no rele de sobrecarga deve ser de 25,95A.
