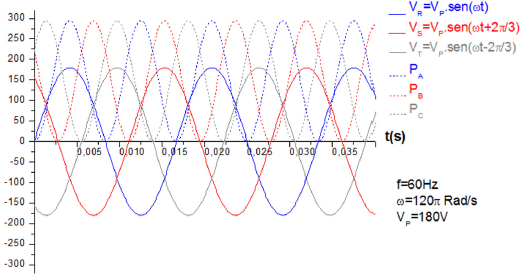

O seguinte gráfico apresenta o comportamento de um sistema alimentado por uma fonte de tensão senoidal e um grupo de cargas. As formas de onda das tensões da rede estão representadas pelas linhas contínuas e as formas de onda das potências no grupo de cargas estão representadas pelas linhas tracejadas. Com base na análise do gráfico, assinale a alternativa correta.
- AO gráfico apresenta um sistema trifásico equilibrado, alimentando um sistema puramente capacitivo, pois a potência na carga é alternada.
- BO gráfico apresenta um sistema monofásico senoidal equilibrado, alimentando um sistema puramente indutivo, pois a potência na carga é sempre positiva.
- CO gráfico apresenta um sistema trifásico em desequilíbrio, alimentando uma carga puramente indutiva, pois a potência média na carga é nula.
- DO gráfico apresenta um sistema trifásico senoidal, alimentando uma carga de comportamento puramente resistiva, pois a potência na carga não atinge valores negativos.
- EO gráfico apresenta um sistema monofásico senoidal em desequilíbrio, alimentando uma carga puramente resistiva, pois a potência na carga é alternada.
