Questão de Eletroeletrônica — Análise de Circuitos Elétricos — INSTITUTO AOCP 2019
EletroeletrônicaAnálise de Circuitos Elétricos
- Código
- qq518223
- Banca
- INSTITUTO AOCP
- Órgão
- UFPB
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico - Equipamentos - Médico Odontológico

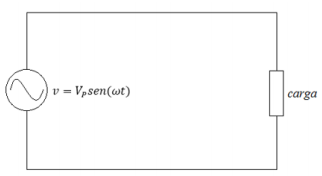

A fonte de corrente alternada é caracterizada por uma tensão que alterna a sua polaridade periodicamente. No Brasil, a energia elétrica distribuída pelas diversas concessionárias de energia, que geram e distribuem a energia elétrica regulamentada pela ANEEL, produzem energia elétrica senoidal na frequência de 60 Hertz, em que a tensão de linha pode ser de 220V ou 380V, dependendo do Estado. O seguinte diagrama apresenta uma fonte de tensão alternada monofásica, alimentando uma carga resistiva. A respeito desse sistema, assinale a alternativa correta.
- ANesse circuito, a tensão eficaz é determinada por VP /√ 2 e a potência máxima dissipada pela carga é VP²/ R em que VPé a tensão máxima da fonte e R é a resistência da carga.
- BNesse circuito, a tensão máxima na carga é igual a tensão máxima na fonte e a corrente eficaz no circuito é VP/ R em que VP é a tensão máxima da fonte e R é a resistência da carga.
- CNo circuito VRMS= VP em que VRMSé a tensão eficaz da fonte e VPé a tensão máxima da fonte, a corrente média do circuito é nula, pois a tensão na fonte é uma função senoidal.
- DNesse circuito, a corrente eficaz é determinada por PMED/ e a potência máxima dissipada pela carga é VRMS . IRMS em que PMED é a potência média dissipada pela carga, VRMS é a tensão eficaz da fonte e IRMSé a corrente eficaz no circuito.
- ENesse circuito, a corrente na carga é igual a corrente da fonte e a potência média na carga é nula, pois a tensão da fonte é uma função senoidal.
