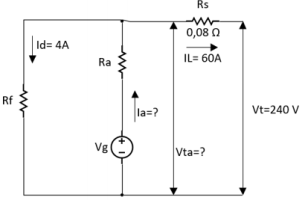

Um gerador de corrente contínua composto em derivação curta possui tensão terminal de 240 V e corrente de linha de 60 A, como ilustrado na seguinte figura:
Considerando essa figura, assinale a alternativa que apresenta as respostas corretas para os seguintes itens:(a) Calcule a queda de tensão do campo série.(b) Calcule a queda de tensão da armadura.(c) Calcule a corrente da armadura.(d) Se as perdas forem de 2000 W, qual será a eficiência?
Considerando essa figura, assinale a alternativa que apresenta as respostas corretas para os seguintes itens:(a) Calcule a queda de tensão do campo série.(b) Calcule a queda de tensão da armadura.(c) Calcule a corrente da armadura.(d) Se as perdas forem de 2000 W, qual será a eficiência?- A(a) 4,0 V; (b) 244,0 V; (c) 64 A; (d) 90 %.
- B(a) 4,0 V; (b) 244,8 V; (c) 64 A; (d) 87,8 %.
- C(a) 4,8 V; (b) 244,8 V; (c) 64 A; (d) 87,8 %.
- D(a) 4,8 V; (b) 244,8 V; (c) 60 A; (d) 87,0 %.
- E(a) 4,8 V; (b) 244,8 V; (c) 60 A; (d) 90 %.
