Questão de Engenharia Civil — Estruturas — Instituto Consulplan 2019

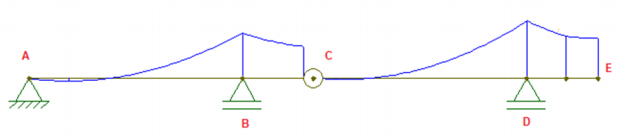

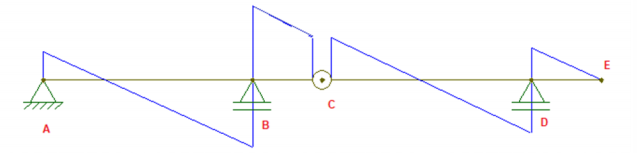

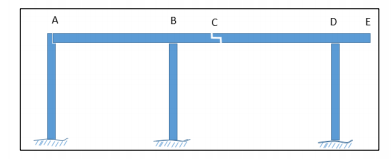

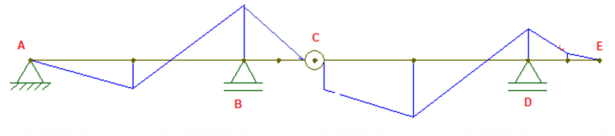

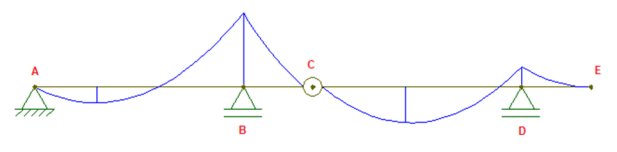

A figura representa uma viga com três vínculos sobre os pilares A (apoio de 2º gênero), B e D (apoios de 1º gênero), uma rótula em C e um balanço em E.Considerando o peso próprio da viga atuando como um carregamento distribuído uniformemente, assinale a alternativa sobre o diagrama de momento fletor que corresponde a tal estrutura.

1. A
2. B
3. C
4. D
