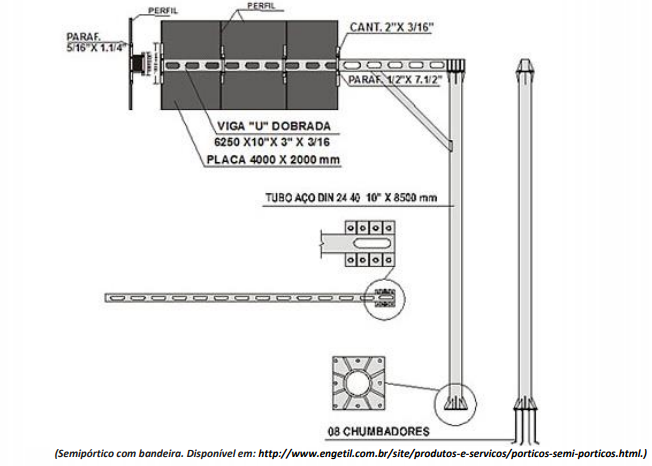

Observe a figura.
O semipórtico apresentado com bandeira simples possui uma estrutura de suporte para painéis de sinalização composta de uma coluna e uma viga metálica, e chumbadores apropriados para fixação ao bloco de fundação, tornando tal ligação engastada.

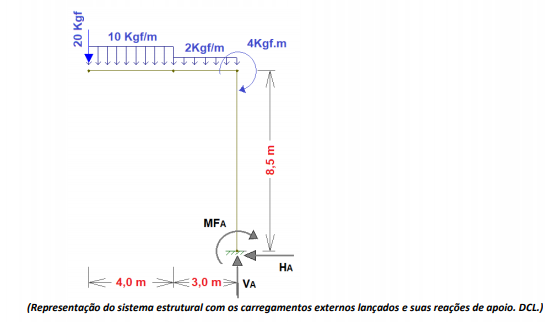

Representando esta estrutura no plano, considerando um carregamento hipotético e suas dimensões conforme o esquema ilustrativo, determine o valor de MFA.
O semipórtico apresentado com bandeira simples possui uma estrutura de suporte para painéis de sinalização composta de uma coluna e uma viga metálica, e chumbadores apropriados para fixação ao bloco de fundação, tornando tal ligação engastada.Representando esta estrutura no plano, considerando um carregamento hipotético e suas dimensões conforme o esquema ilustrativo, determine o valor de MFA.- AMFA = 353 Kgf . m (horário).
- BMFA = 188 Kgf . m (horário).
- CMFA= 345 Kgf . m (horário).
- DMFA = 220 Kgf . m (anti-horário).
