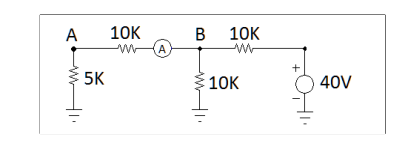

Analise o circuito resistivo de corrente contínua.
O valor da corrente medida pelo instrumento inserido no circuito, o valor da resistência equivalente (RAB) e a tensão (VAB) entre os pontos A e B são, respectivamente:
O valor da corrente medida pelo instrumento inserido no circuito, o valor da resistência equivalente (RAB) e a tensão (VAB) entre os pontos A e B são, respectivamente:- A1 mA; 5 K e 10 V.
- B1 mA; 10 K e 10 V.
- C2,5 mA; 5 K e 25 V.
- D2,5 mA; 5 K e 12,5 V.
