Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — NC-UFPR 2019

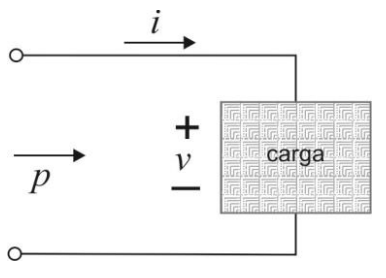

A potência fornecida a uma carga, em um circuito como o ilustrado na figura ao lado, é definida por p = vi. Considere, para fins de avaliação, que a carga ilustrada está conectada na rede e identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:( ) A corrente (i) é uma grandeza senoidal e pode ser descrita como Im*sen(ωt+ θ).( ) A tensão (v) é uma grandeza senoidal e pode ser descrita como Vm*sen(ωt).( ) Nos circuitos indutivos, θ é positivo (v adiantada em relação a i).( ) Nos circuitos capacitivos, θ é negativo (i adiantada em relação a v).Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

1. AF – F – V – V.
2. BV – V – V – V.
3. CV – V – F – F.
4. DV – F – V – F.
5. EF – V – F – V.
