Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — NC-UFPR 2019

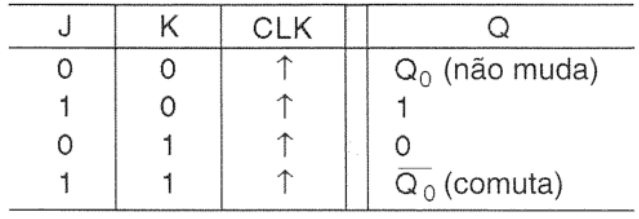

Flip-flop é um circuito digital pulsado (uso de clock) utilizado como uma memória de um bit. Com relação ao assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:( ) A tabela verdade de um flip-flop J-K com clock é a seguinte:( ) O flip-flop disparado por transição faz uso de um detector de transição para garantir que a saída vai responder à entrada somente quando uma transição de disparo do sinal de clock ocorrer. Caso esse detector não seja utilizado, o circuito resultante vai operar como um latch do tipo C.( ) A tabela verdade de um flip-flop assíncrono JCLK é a apresentada abaixo:( ) Os atrasos de propagação ocorrem sempre que um sinal causa a mudança de estado da saída de um flip-flop.Assinale a alternativa que apresenta a sequência correta, de cima para baixo

1. AV – V – F – V.
2. BV – F – V – F.
3. CF – V – V – F.
4. DV – F – F – V.
5. EF – F – V – V.
