Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — NC-UFPR 2019

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
qq535462
Banca
NC-UFPR
Órgão
ITAIPU BINACIONAL
Ano
2019
Nível
Superior
Cargo
Profissional de Nível Universitário Jr - Engenharia Eletrônica

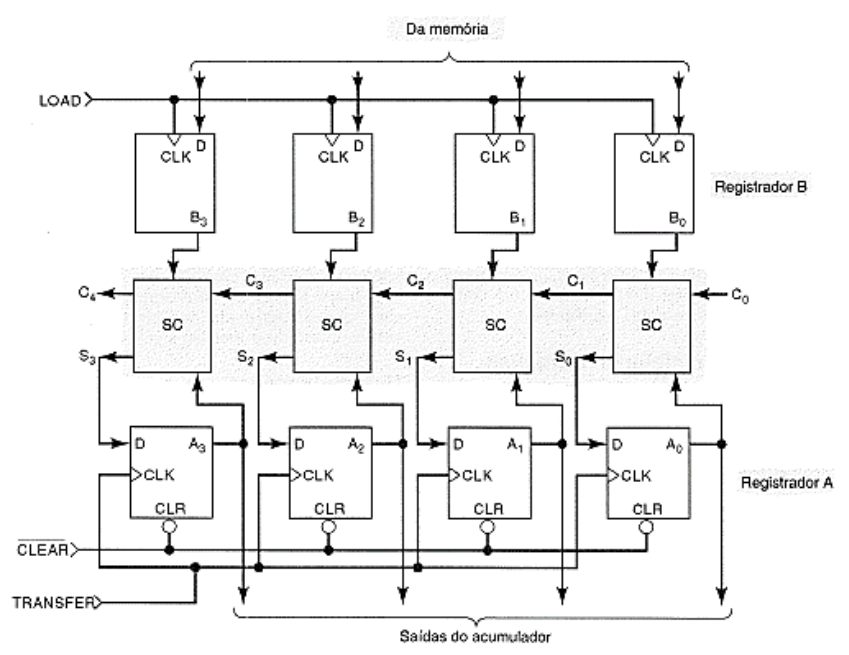

Considere o esquemático de circuito abaixo:Imagem associada para resolução da questãoEsse esquemático representa:
  1. AUm controlador de Registradores com Acumulação em buffer.
  2. BUma ULA completa.
  3. CUm somador paralelo de 4 bits com don´t care sinalizável.
  4. DUm buffer de 4 bits.
  5. EUm somador completo de 4 bits completo com registradores.
Revelar gabarito e comentário

GabaritoE — Um somador completo de 4 bits completo com registradores.
