Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — NC-UFPR 2019

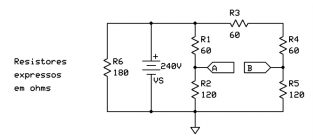

No circuito ao lado, os circuitos equivalentes de Thevenin e de Norton, do ponto de vista dos terminais A e B (considerando A em relação a B), podem ser descritos pelos parâmetros:

1. AVTH = 40 V RTH = RN = 100 Ω IN = 0,4 A.
2. BVTH = 60 V RTH = RN = 100 Ω IN = 0,6 A.
3. CVTH = 120 V RTH = RN = 100 Ω IN = 1,2 A.
4. DVTH = 120 V RTH = RN = 240 Ω IN = 0,5 A.
5. EVTH = 120 V RTH = RN = 240 Ω IN = 1 A.
