Questão de Arquitetura — Sistemas Estruturais — OBJETIVA 2019
ArquiteturaSistemas Estruturais
- Código
- qq540836
- Banca
- OBJETIVA
- Órgão
- Prefeitura de Portão - RS
- Ano
- 2019
- Nível
- Superior
- Cargo
- Arquiteto

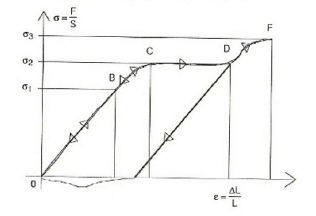

Analisar a imagem abaixo:
Em relação à deformação dos materiais conforme a lei de Hooke, analisar os itens abaixo:I. No eixo vertical do gráfico, estão indicadas 3 tensões limitantes que influenciam significativamente a deformação dos materiais e que são denominadas, de forma crescente, respectivamente: tensão de escoamento, tensão limite de proporcionalidade e tensão de ruptura.II. O trecho OB do gráfico representa uma situação elástica, na qual a lei de deformação é linear. Já o trecho DF representa uma situação de deformação não elástica, onde as deformações são crescentes.III. O trecho BC do gráfico representa uma situação inelástica, onde a deformação não é mais linear; e o trecho CD representa uma situação em que ocorre o chamado “escoamento do material”, onde a deformação é plástica. Chegando ao trecho DF, ocorre o rompimento do material.Está(ão) CORRETO(S):
Em relação à deformação dos materiais conforme a lei de Hooke, analisar os itens abaixo:I. No eixo vertical do gráfico, estão indicadas 3 tensões limitantes que influenciam significativamente a deformação dos materiais e que são denominadas, de forma crescente, respectivamente: tensão de escoamento, tensão limite de proporcionalidade e tensão de ruptura.II. O trecho OB do gráfico representa uma situação elástica, na qual a lei de deformação é linear. Já o trecho DF representa uma situação de deformação não elástica, onde as deformações são crescentes.III. O trecho BC do gráfico representa uma situação inelástica, onde a deformação não é mais linear; e o trecho CD representa uma situação em que ocorre o chamado “escoamento do material”, onde a deformação é plástica. Chegando ao trecho DF, ocorre o rompimento do material.Está(ão) CORRETO(S):- ASomente o item I.
- BSomente o item II.
- CSomente os itens I e II.
- DSomente os itens I e III.
