Questão de Engenharia Civil — Estruturas — SUGEP - UFRPE 2019

Engenharia CivilEstruturas
Código
qq556055
Banca
SUGEP - UFRPE
Órgão
UFRPE
Ano
2019
Nível
Superior
Cargo
SUGEP - - Engenheiro - Civil

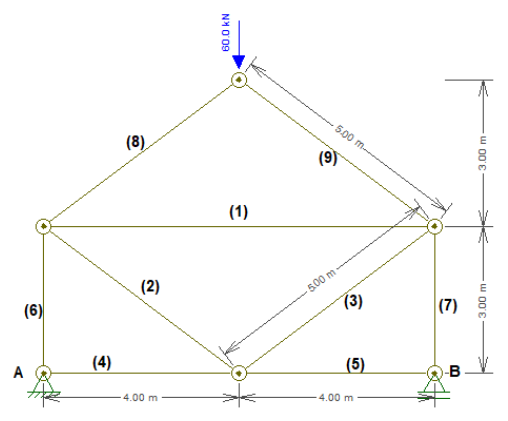

Considere a estrutura formada por barras metálicas ilustrada abaixo, a ser construída para suportar elementos em um galpão.42.png 508×421Sobre a estrutura, é correto afirmar que:
  1. Aa barra (1) está comprimida.
  2. Bas reações nos apoios A e B são verticais, de 20 e 40 kN, respectivamente.
  3. Cas barras (2), (3), (4) e (5) estão com esforço nulo.
  4. Das barras (8) e (9) estão com esforço normal de compressão de 30,0 kN.
  5. Eas barras (2) e (3) estão comprimidas.
Revelar gabarito e comentário

GabaritoC — as barras (2), (3), (4) e (5) estão com esforço nulo.

Link permanente: /questoes/qq556055
