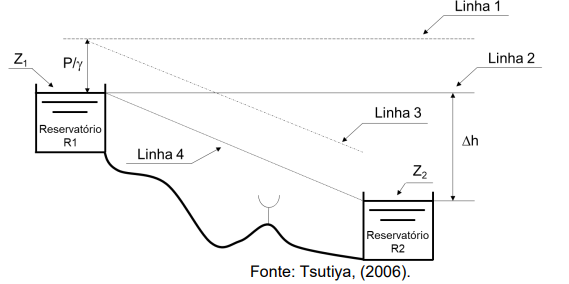

A Figura a seguir mostra o traçado de uma adutora por gravidade que liga dois reservatórios R1 e R2, cujos níveis médios de água nesses reservatórios são Z₁ e Z₂, respectivamente. P/y representa a carga de pressão e ∆h a diferença entre os níveis de água Z₁ e Z₂.
Com base na Figura, o plano de carga absoluto, o plano de carga efetivo, a linha piezométrica absoluta e a linha piezométrica efetiva são representadas, respectivamente, pelas linhas:
Com base na Figura, o plano de carga absoluto, o plano de carga efetivo, a linha piezométrica absoluta e a linha piezométrica efetiva são representadas, respectivamente, pelas linhas:- A1 – 3 – 2 – 4
- B1 – 2 – 3 – 4
- C2 – 3 – 1 – 4
- D4 – 2 – 3 – 1
- E3 – 1 – 2 – 4
