Nos projetos de estruturas, a planta de formas deve mostrar a posição dos elementos estruturais, identificá-los por nome ou número e indicar suas dimensões.

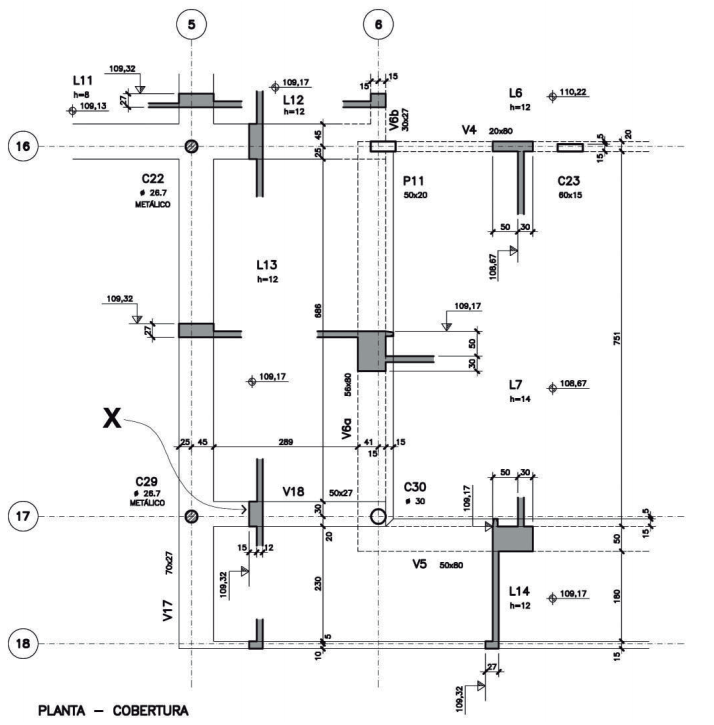

O elemento estrutural assinalado com o X na planta de forma acima é:
O elemento estrutural assinalado com o X na planta de forma acima é:- AUma viga invertida.
- BUma viga direta.
- CUm pilar que nasce.
- DUm pilar que morre.
- EUm duplo consolo em concreto.
