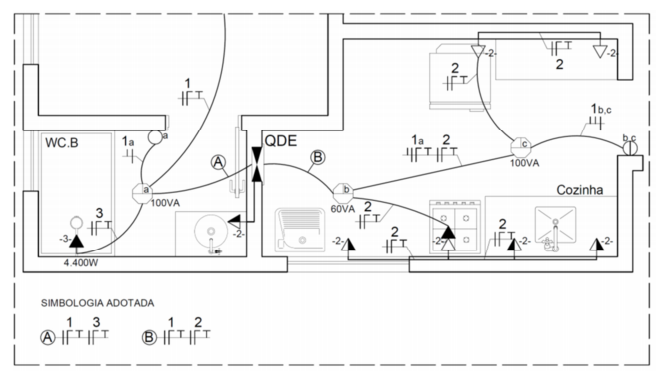

Na figura apresentada a seguir ilustra-se uma parte da instalação elétrica residencial enquadrada como categoria de atendimento T1 (380 V - tensão de linha), 3#6(6)6 mm². Nela, estão lançados três circuitos: um circuito de iluminação, com carga instalada de 1660 VA; um circuito que alimenta um conjunto de tomadas de uso geral com potência instalada de 2300 VA e outro circuito que alimenta uma tomada de uso específico para o chuveiro elétrico de 4400 W. Os condutores são de cobre com isolação em PVC e operam na temperatura de 30 ºC.
Na tabela a seguir, apresenta-se a capacidade de corrente de condutores para circuitos monofásicos, de acordo com a ABNT NBR 5410/2014.Seção nominal (mm²) Capacidade de Corrente (A)1,5 17,5 2,5 24,0 4,0 32,0 6,0 41,0 Considere que o fator de correção de temperatura possui valor igual a 1,00 para a temperatura de 30 ºC, e que o fator de correção do número de circuitos é 1,00 para cada circuito, 0,80 para dois circuitos e 0,70 para três circuitos. Com base na norma ABNT NBR 5410/2014 e nas informações fornecidas, analise as afirmativas listadas a seguir: I- Utilizando os métodos de dimensionamento de condutores, conclui-se que a seção mínima para os condutores do circuito 1 é #1,5 mm². II- Utilizando os métodos de dimensionamento de condutores, a seção mínima para os condutores do circuito 2 é #1,5 mm². III- Utilizando os métodos de dimensionamento de condutores, a seção mínima para o condutor de proteção do circuito 3 é #6 mm². Está correto o que se afirma em:
Na tabela a seguir, apresenta-se a capacidade de corrente de condutores para circuitos monofásicos, de acordo com a ABNT NBR 5410/2014.Seção nominal (mm²) Capacidade de Corrente (A)1,5 17,5 2,5 24,0 4,0 32,0 6,0 41,0 Considere que o fator de correção de temperatura possui valor igual a 1,00 para a temperatura de 30 ºC, e que o fator de correção do número de circuitos é 1,00 para cada circuito, 0,80 para dois circuitos e 0,70 para três circuitos. Com base na norma ABNT NBR 5410/2014 e nas informações fornecidas, analise as afirmativas listadas a seguir: I- Utilizando os métodos de dimensionamento de condutores, conclui-se que a seção mínima para os condutores do circuito 1 é #1,5 mm². II- Utilizando os métodos de dimensionamento de condutores, a seção mínima para os condutores do circuito 2 é #1,5 mm². III- Utilizando os métodos de dimensionamento de condutores, a seção mínima para o condutor de proteção do circuito 3 é #6 mm². Está correto o que se afirma em:- AI, apenas.
- BII, apenas.
- CIII, apenas.
- DI e II, apenas.
- EI e III, apenas.
