Questão de Eletroeletrônica — Análise de Circuitos Elétricos — UFCG 2019

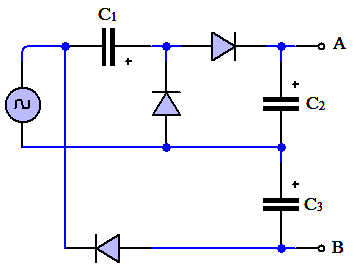

O circuito da figura abaixo é um circuito multiplicador de tensão. A fonte de tensão senoidal possui um valor de pico de 5 V. Sabendo que a tensão de condução dos diodos é 0,7 V, é correto afirmar que o valor da tensão VAB é:

1. A4,3 V
2. B8,6 V
3. C10 V
4. D12,9 V
5. E18 V
