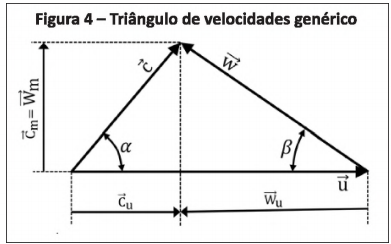

O estudo teórico do fluxo através do rotor de uma bomba se baseia nos vetores de velocidade que são representados por um triângulo em qualquer ponto do escoamento no rotor. a representação gráfica de um triângulo de velocidades genérico é mostrada na Figura 4.
HENN, Érico Antônio Lopes. Máquinas de Fluido. 2. ed. Santa Maria, 2006. 474p.Onde:•
Velocidade absoluta do escoamento no ponto em estudo.•
- Velocidade tangencial do escoamento no ponto em estudo.•
- Velocidade relativa do escoamento no ponto em estudo.•
- Componente meridional da velocidade absoluta.•
- Componente tangencial da velocidade absoluta.• α - Ângulo do escoamento absoluto.• β - Ângulo construtivo.De acordo com o estudo teórico do fluxo através do rotor de uma bomba, assinale a alternativa correta
HENN, Érico Antônio Lopes. Máquinas de Fluido. 2. ed. Santa Maria, 2006. 474p.Onde:• Velocidade absoluta do escoamento no ponto em estudo.• - Velocidade tangencial do escoamento no ponto em estudo.• - Velocidade relativa do escoamento no ponto em estudo.• - Componente meridional da velocidade absoluta.• - Componente tangencial da velocidade absoluta.• α - Ângulo do escoamento absoluto.• β - Ângulo construtivo.De acordo com o estudo teórico do fluxo através do rotor de uma bomba, assinale a alternativa correta- A
- BA componente meridional da velocidade absoluta está vinculada à vazão promovida pela máquina.
- CA componente tangencial da velocidade absoluta está vinculada à vazão promovida pela máquina.
- Dcu² = c² + cm².
- EA vazão promovida pela máquina não sofre influência da componente meridional da velocidade absoluta.
