Questão de Eletricidade — Instrumentos e Medições elétricas — UFGD 2019
EletricidadeInstrumentos e Medições elétricas
- Código
- qq558552
- Banca
- UFGD
- Órgão
- UFGD
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletromecânica

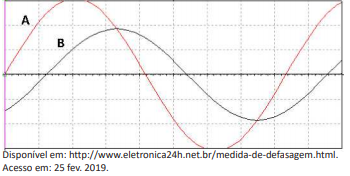

O osciloscópio é um instrumento que representa de forma gráfica os sinais elétricos – normalmente a parir de dois canais de entrada. Analise a seguinte figura.
Para a figura apresentada, sabendo-se que a escala horizontal do osciloscópio é 2 ms/div e a vertical, para as duas formas de onda, é igual a 50 V, assinale a alternativa correta.
Para a figura apresentada, sabendo-se que a escala horizontal do osciloscópio é 2 ms/div e a vertical, para as duas formas de onda, é igual a 50 V, assinale a alternativa correta.- AO sinal (A) possui 3 V enquanto que o sinal (B) 2V.
- BO período dos dois sinais é igual a 8,4 ms.
- CA frequência dos sinais é igual a 60 Hz.
- DO defasamento angular entre os sinais é igual a 90°
- EO sinal (B) está adiantado com relação ao sinal (A).
