Questão de Eletrotécnica — Equipamentos e Componentes — UFGD 2019
EletrotécnicaEquipamentos e Componentes
- Código
- qq558580
- Banca
- UFGD
- Órgão
- UFGD
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletrotécnica

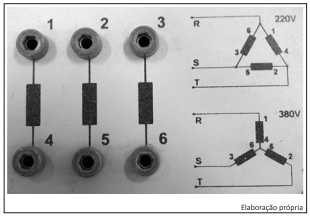

Um motor de indução trifásico é um motor elétrico construído com três bobinas ixas cujos eixos magnéticos distam 120 graus entre si, produzindo um campo magnético girante de intensidade constante, sendo muito utilizado em atividades industriais. Um motor de indução trifásico pode ser ligado na configuração “Δ” (em 220 V) ou “Υ” (em 380 V), conforme mostrado na figura abaixo. Qual a forma correta para ligar os terminais se o objetivo é ligá-lo em 220 V?
- AConectar 4, 5 e 6; Conectar 1 na Fase R, 2 na Fase T e 3 na Fase S.
- BConectar 4, 5 e 6; Conectar 1 na Fase S, 2 na Fase T e 3 na Fase R.
- CConectar 3 e 5 na Fase R; Conectar 2 e 4 na Fase S; Conectar 6 e 1 na Fase T.
- DConectar 3 e 5 na Fase T; Conectar 2 e 4 na Fase R; Conectar 6 e 1 na Fase S.
- EConectar 3 e 5 na Fase S; Conectar 2 e 4 na Fase T; Conectar 6 e 1 na Fase R.
