Questão de Engenharia Civil — Arquitetura na Engenharia Civil — UFMA 2019

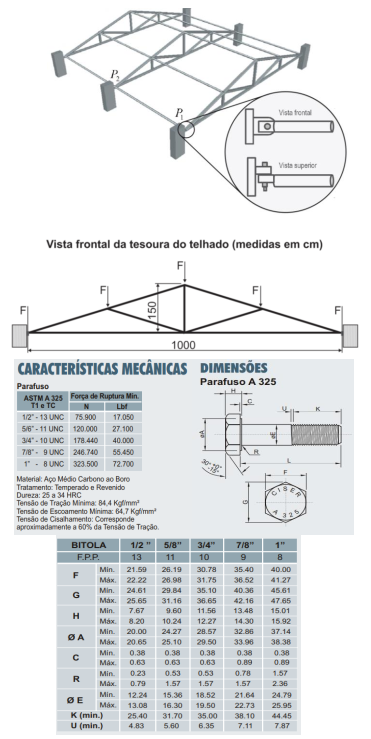

As figuras abaixo representam um telhado de um galpão metálico, onde a distância entre eixos de cada tesoura é de 5,0 m. Os montantes pendurais de cada tesoura são simétricos e equidistantes. Sabendo que o peso das barras utilizadas nas tesouras e nas terças é de 100 kgf/m e o peso total das telhas é de 1000 kg, desconsiderando a ação do vento, os diâmetros mais econômicos da tabela abaixo, para os parafusos P₁e P₂, considerado apenas o cisalhamento e um coeficiente de segurança igual a 2, serão, respectivamente:

1. A1/2" e 1"
2. B1/2" e 1/2"
3. C5/8” e 3/4"
4. D1/2" e 5/8"
5. E1/2" e 3/4"
