Questão de Engenharia Civil — Estruturas — UFMA 2019

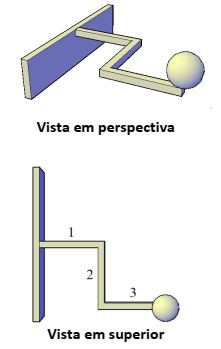

As figuras abaixo representam uma obra de arte de um artista plástico feito de três barras de aço unidas uma a outra, com 4,0 m de comprimento cada uma e seção transversal quadrada de 20 cm, engastada em uma parede rígida, indeformável, livre de deslocamentos e translações e na sua extremidade foi posicionada uma esfera de peso de 1,0 kN. O esforço cortante, o momento torsor e o momento fletor no engaste valem, respectivamente:Dado: peso específico do aço 75 kN/m³.

1. A10 kN; -8 kN.m; 76 kN.m
2. B37 kN; -101 kN.m;152 kN.m
3. C37 kN; -51 kN.m; 200 kN.m
4. D37 kN; -76 kN.m;152 kN.m
5. E48 kN; -76 kN.m; 148 kN.m
