Questão de Engenharia Civil — Estruturas — UFMA 2019

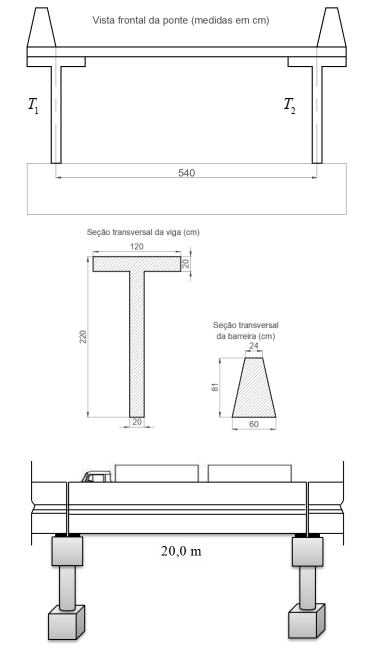

As figuras abaixo representam um tramo de uma ponte hipotética de concreto armado, com duas faixas de rodagem. Sendo T = T₁ = T₂. Quais são os esforços solicitantes máximos (momento fletor e esforço cortante) de T, devido ao peso da estrutura e à carga acidental, sabendo que a espessura da laje sobre a viga é de 20 cm, carga acidental de 5,0 kN/m² e o peso próprio da barreira é de aproximadamente 8,5 kN/m?Obs.: Considere toda a estrutura simplesmente apoiada e simétrica e o peso específico do concreto de 25,0 kN/m³

1. AMT,máx. = 2725 kNm e VT,máx. = 445 kN
2. BMT,máx. = 2075 kNm e VT,máx. = 415 kN
3. CMT,máx. = 2875 kNm e VT,máx. = 575 kN
4. DMT,máx. = 5750 kNm e VT,máx. = 575 kN
5. EMT,máx. = 1775 kNm e VT,máx. = 355 kN
