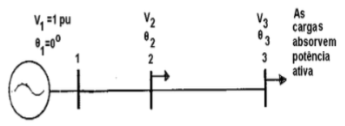

É dado o sistema abaixo, cujos elementos não-nulos da matriz de admitância de barras associada (matriz Ybus) são: Y1,1, Y2,2, Y3,3, Y1,2, Y2,3 . As ligações no sistema correspondem a transformadores ou linhas de transmissão. Suponha que o problema de fluxo de carga referente ao funcionamento do sistema foi resolvido com sucesso pelo método de Newton-Raphson desacoplado. A partir dessas informações, avalie os itens a seguir e assinale a alternativa correta.
- AOs ângulos das tensões nas barras 2 e 3 são negativos.
- BNesse sistema, o módulo da tensão, V2, é igual à média entre V1 e V3.
- CNesse problema, é necessário calcular a tensão na barra 1.
- DCaso a interligação 2-3 seja uma linha de transmissão que apresenta capacitância não desprezível, então |Y2,3 |=|Y3,3 |.
- EA conexão de um capacitor shunt, (em derivação) na barra 2, provocará alteração de tensão nas barras 1, 2 e 3.
