Questão de Engenharia Eletrônica — Sistemas de Controle — UFMG 2019

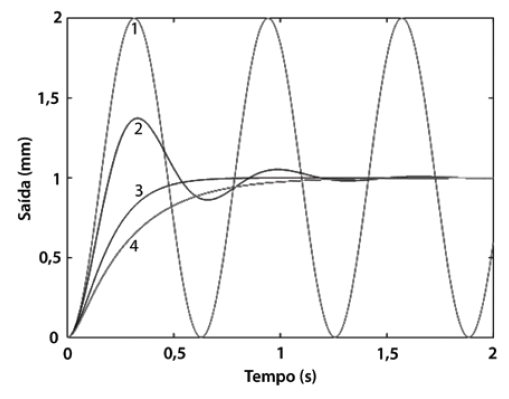

As curvas mostradas a seguir representam a resposta de um sistema de segunda ordem a uma entrada do tipo degrau unitário. As funções de transferência utilizadas para gerar estas curvas são idênticas, a não ser pelo coeficiente de amortecimento (ζn ) que vale ζ₁ , ζ₂ , ζ₃ e ζ₄ , respectivamente.A partir da análise dessas curvas de resposta, é possível afirmar sobre o valor de ζn que:

1. Aζ₁ =0, 0<ζ₂ <1, ζ₃ =1 e ζ₄ >1
2. Bζ₁ =1, 0<ζ₂ <1, ζ₃ =0 e ζ₄ >1
3. Cζ₁ =0, ζ₂ >1, ζ₃ =1 e 0<ζ₄ <1
4. Dζ₁ =0, ζ₂ =1, 0<ζ₃ <1 e ζ₄ >1
