Questão de Engenharia Mecânica — Sistemas Mecânicos — UFMG 2019

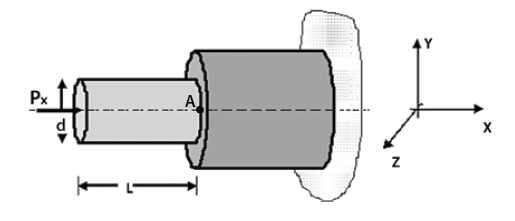

Uma árvore de aço, com diâmetro (d) igual a 25,0 mm e comprimento (L) igual a 150 mm, está submetida a uma força PX = 2 kN, como mostrado na figura abaixo. Além disso, esta árvore está submetida a um torque T = 30 kN.m (não mostrado na figura), quando gira com rotação n=1750 rpm (sentido horário).Desprezando o efeito do peso próprio, são tensões atuantes no ponto A desta árvore:

1. ACisalhantes, somente.
2. BNormais de tração e cisalhantes.
3. CNormais de tração e de compressão.
4. DNormais de compressão e cisalhantes.
