Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — UFMG 2019

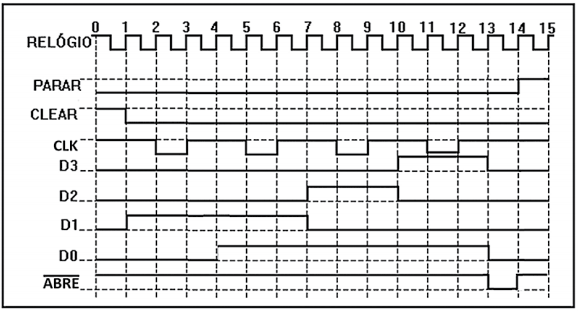

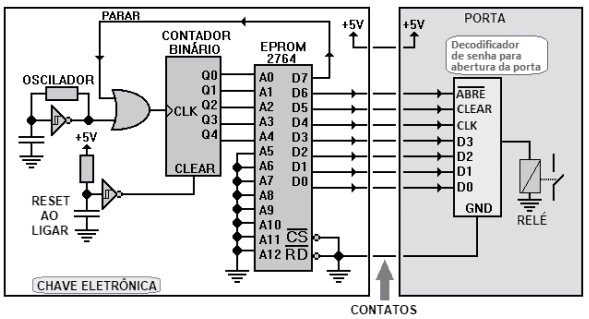

Um técnico em eletrônica criou o circuito que injeta uma senha digital em uma porta eletrônica.Uma vez decodificada a senha, abre-se uma fechadura controlada pelos contatos de um relé.A sequência de sinais mostrada a seguir é enviada ao circuito de controle de abertura da porta (dígito mais significativo primeiro):Fonte: Simulador eletrônico próprio.Sabendo que o técnico usou latch’s sensíveis à borda de subida, a senha enviada ao circuito de decodificação é:

1. A1937.
2. B1359.
3. C2359.
4. D2539.
