Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — UFMG 2019

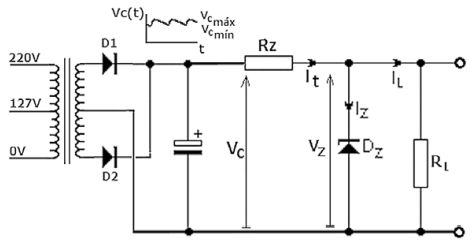

Considere que o diodo Zener 1N4742 de 12 V e 1 W nominais tem as seguintes características:VZmáx. = 12,3 V @ 62 mA VZ nominal = 12 V VZ mín. = 11,7 V @ 1 mAA carga a ser ligada à tensão estabilizada do Zener tem as seguintes características:I RLmáx = 30,8 mA IRLmín = 6,4 mAA tensão do capacitor de filtro que alimenta este circuito tem as seguintes tensões máxima e mínima:VCmáx = 21 V VCmín = 17 VO valor recomendado do resistor limitador RZ no circuito de fonte de alimentação acima, para polarizar o diodo Zener dentro da sua área de trabalho segura, considerando as variações de corrente de carga e da tensão do capacitor é igual a:

1. A150 Ω.
2. B120 Ω.
3. C180 Ω.
4. D220 Ω.
