Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — UFMG 2019
EletroeletrônicaEletrônica Analógica em Eletroeletrônica
- Código
- qq559700
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletroeletrônica

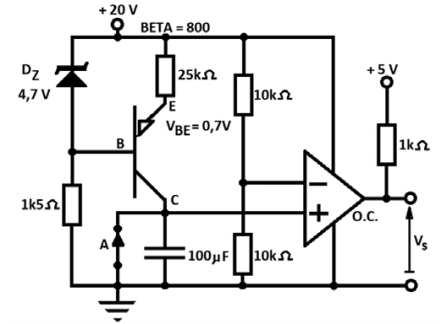

O circuito abaixo inicia com a chave A colocando o capacitor de 100µF em curto (Vc = 0V).
Desde a abertura da chave A, o tempo necessário para que o comparador de coletor aberto apresente 5V em sua saída é:
Desde a abertura da chave A, o tempo necessário para que o comparador de coletor aberto apresente 5V em sua saída é:- A2,75 s.
- B6,25 s.
- C3,75 s.
- D4,75 s.
