Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — UFMG 2019
EletroeletrônicaEletrônica Analógica em Eletroeletrônica
- Código
- qq559714
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletroeletrônica

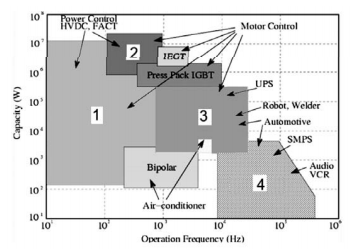

O diagrama, a seguir, representa um mapa de aplicações de semicondutores de potência como função dos níveis de potência e da frequência de comutação desses componentes. No diagrama, estão identificadas algumas das tecnologias dos dispositivos e também setores de aplicação.
Fonte: Figura de domínio público.Levando-se em conta os dois parâmetros definidores, os campos assinalados pelos números 1, 2, 3 e 4 correspondem, respectivamente, aos dispositivos de potência:
Fonte: Figura de domínio público.Levando-se em conta os dois parâmetros definidores, os campos assinalados pelos números 1, 2, 3 e 4 correspondem, respectivamente, aos dispositivos de potência:- ASCR, MOSFET, GTO e IGBT.
- BSCR, GTO, IGBT e MOSFET.
- CGTO, IGBT, MOSFET e SCR.
- DIGBT, SCR, GTO e MOSFET.
