Questão de Eletroeletrônica — Eletrônica Digital em Eletroeletrônica — UFMG 2019

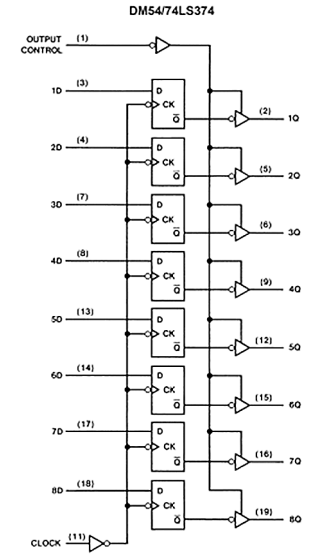

Analise a figura que mostra o diagrama interno do circuito integrado 74LS374:A alternativa que indica a função lógica CORRETA do circuito é:

1. ARegistrador de deslocamento com entrada paralela e saída paralela.
2. BRegistrador de entrada paralela e saída paralela com coletor aberto.
3. CRegistrador de entrada paralela e saída paralela com três estados.
4. DContador de 8 bits síncrono com saída em coletor aberto.
