Questão de Eletroeletrônica — Amplificador Operacional — UFMG 2019
EletroeletrônicaAmplificador Operacional
- Código
- qq559718
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2019
- Nível
- Médio
- Cargo
- Técnico em Eletroeletrônica

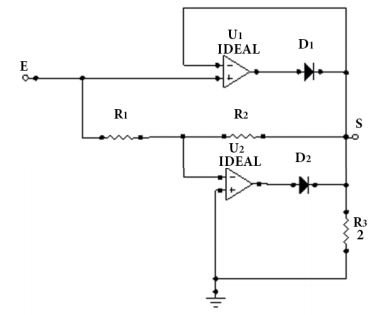

No circuito do retificador ideal U₁ e U₂ são amplificadores operacionais ideais, D₁ e D₂ diodos de silício e R₁ = R₂ . Considere que seja aplicado um sinal senoidal de entrada VE com 0,5V de tensão de pico.
No semiciclo positivo, as condições de D1 e D₂ serão:
No semiciclo positivo, as condições de D1 e D₂ serão:- AD₁ e D₂ em corte.
- BD₁ em corte e D2 em condução.
- CD₁ em condução e D₂ em corte.
- DD₁ e D₂ em condução.
