Questão de Engenharia Elétrica — Máquinas Elétricas — UFRRJ 2019

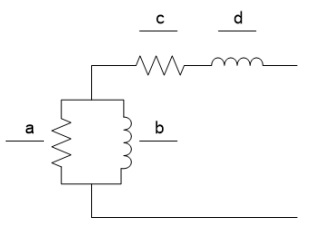

As resistências de dissipação de um transformador de 2400V/240V são 0,6Ω (lado de alta tensão - AT) e 0,006Ω (baixa tensão-BT). As reatâncias de dispersão são 7Ω (AT) e 0,07Ω (BT). O ramo de excitação referido a BT tem resistência 1Ω e reatância 0,3Ω. Assinale a alternativa correta para o circuito referido a AT.

1. Aa = 1,2Ω; b = 14Ω; c = 100Ω; d = 30Ω
2. Ba = 100Ω; b = 30Ω; c = 1,2Ω; d = 14Ω
3. Ca = 1Ω; b = 0,3Ω; c = 0,6Ω; d = 7Ω
4. Da = 0,01Ω; b = 0,003Ω; c = 60,006Ω; d = 700,07Ω
5. Ea = 0,003Ω; b = 0,01Ω; c = 700,07Ω; d = 60,006Ω
