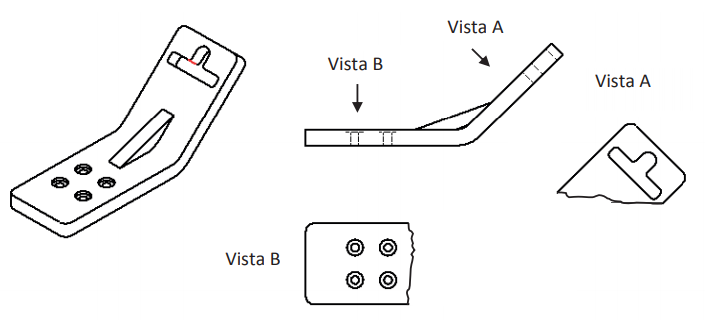

Analise a representação de uma peça nas seguintes figuras:
Após observação, sobre a representação, é correto afirmar que:
Após observação, sobre a representação, é correto afirmar que:- AA representação da peça está pela metade, em função da linha de simetria, verificada ao longo de toda a peça.
- BA seção, que é um corte, correspondente à retirada de uma fatia da peça representando seu perfil transversal.
- CExiste um corte parcial, realizado em uma pequena extensão da peça, mostrando detalhes.
- DExiste um plano de projeção auxiliar, paralelo à face oblíqua, resultando em uma vista auxiliar.
