Questão de Engenharia Civil — Estruturas — COTEC 2020

Engenharia CivilEstruturas
Código
qq573820
Banca
COTEC
Órgão
Prefeitura de São Francisco - MG
Ano
2020
Nível
Superior
Cargo
Engenheiro Civil

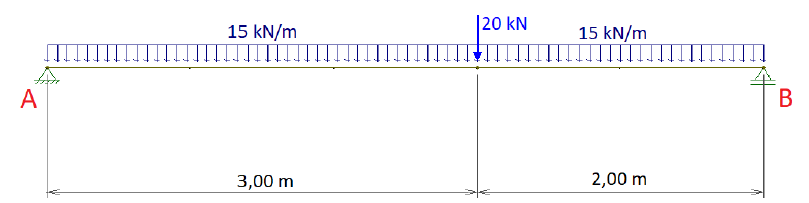

Ao analisar a estrutura abaixo, defina os valores de momento máximo em kN.m e as reações de apoio em A e B em kN.Imagem associada para resolução da questão
  1. AVa= 55 kN; Vb= 40 kN e Mmax= 69,0 kN.m .
  2. BVa= 37,5 kN; Vb= 37,5 kN e Mmax= 46,9 kN.m.
  3. CVa= 47,5 kN; Vb= 47,5 kN e Mmax= 71,9 kN.m.
  4. DVa= 45,5 kN; Vb= 49,5 kN e Mmax= 69,0 kN.m.
  5. EVa= 49,5 kN; Vb= 45,5 kN e Mmax= 66,9 kN.m.
Revelar gabarito e comentário

GabaritoD — Va= 45,5 kN; Vb= 49,5 kN e Mmax= 69,0 kN.m.
