Questão de Física — Eletricidade — IBADE 2020
FísicaEletricidade
- Código
- qq596112
- Banca
- IBADE
- Órgão
- SEE-AC
- Ano
- 2020
- Nível
- Superior
- Cargo
- PNS P2 - Física

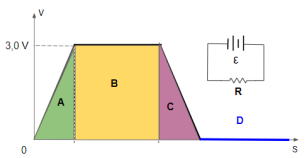

O gráfico abaixo representa o potencial elétrico de uma bateria em função da distância percorrida através do circuito ilustrado. Inicia-se o percurso no terminal negativo da bateria onde V = 0. A corrente elétrica do circuito vale 0,2 A.
Supondo que os fios do circuito sejam ideias, assinale a alternativa que melhor explique os trechos A, B e C do gráfico.
Supondo que os fios do circuito sejam ideias, assinale a alternativa que melhor explique os trechos A, B e C do gráfico.- ANo trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial diminui ao longo do fio ideal, em C o potencial diminui em 3,0 V através do resistor e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal
- BNo trecho A o potencial aumenta em 3,0 V através do resistor, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 3,0 V através da bateria e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal
- CNo trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 2,0 V através do resistor e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal
- DNo trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 3,0 V através do resistor e, por fim, no trecho D o potencial se mantém constantemente nulo ao longo do fio ideal
- ENo trecho A o potencial aumenta em 3,0 V através da bateria, no trecho B o potencial mantém-se constante ao longo do fio ideal, em C o potencial diminui em 3,0 V através do resistor e, por fim, no trecho D o potencial aumenta ao longo do fio ideal
