Questão de Engenharia Civil — Estruturas — CEPUERJ 2021

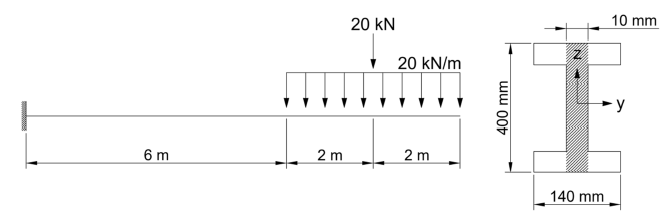

Considere uma viga com 10m de balanço, engastada em um pilar, submetida ao carregamento. Conforme figura a seguir, a viga possui seção transversal do tipo I, com as seguintes propriedades: A = 80cm² ; Iy = 2.000cm⁴ ; Iz = 1.000cm⁴ .Considerando que a área hachurada representa a aproximação da área de cisalhamento, a tensão normal máxima e a tensão de cisalhamento máxima (em MPa), respectivamente, são:

1. A400 / 25
2. B400 / 12,5
3. C800 / 25
4. D800 / 12,5
