Questão de Engenharia Civil — Estruturas — CEPUERJ 2021
Engenharia CivilEstruturas
- Código
- qq627582
- Banca
- CEPUERJ
- Órgão
- UERJ
- Ano
- 2021
- Nível
- Superior
- Cargo
- CEP - - Engenheiro Civil

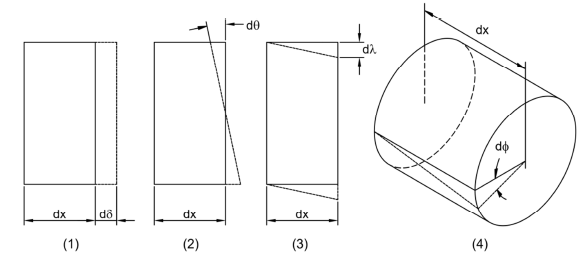

Analise os diversos tipos de deformações em elementos infinitesimais de estruturas, mostrados na figura a seguir:
A relação entre a figura e a deformação correspondente é:
A relação entre a figura e a deformação correspondente é:- A1 – deformação devido à força axial = (N/EA) dx
- B2 – deformação devido ao momento torsor = (T/GJ) dx
- C3 – deformação devido ao momento fletor = (M/EI) dx
- D4 – deformação devido ao esforço cortante = (V/GA) fs dx
