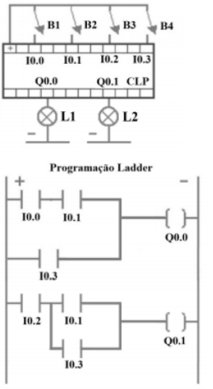

Um CLP possui quatro entradas e duas saídas digitais. As estradas são sensibilizadas por quatro botoeiras independentes B1, B2, B3 e B4 e suas saídas acionam dois leds, L1 e L2, conforme figura abaixo. A programação Ladder do CLP para acionamento dos leds através da lógica de entrada também é apresentada na figura. Com base nessas informações, quais botoeiras devem ser acionadas simultaneamente para que os dois Leds sejam acesos?
- AB1 e B2.
- BB2 e B3.
- CB2 e B4.
- DB3 e B4.
- EB1 e B4.
