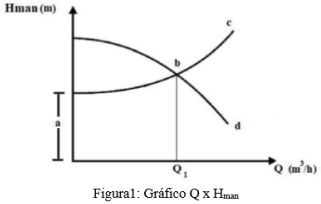

Nos projetos de instalação de bombeamento, os fabricantes fornecem gráficos de seleção das bombas para um determinado campo de aplicação. Os fabricantes fornecem, ainda curvas características visando a obtenção de melhor condições de funcionamento e de rendimento. A Figura 1, mostra uma curva característica com a variável Vazão (Q) versus Altura Manométrica (Hman).
- AO ponto "a" representa a altura manométrica da instalação, determinada pelo projeto.
- BO ponto "b" representa o ponto de operação da bomba. É onde se tem o ponto ideal para o funcionamento da bomba para a instalação.
- CO ponto "c" representa a curva da bomba. A mesma é obtida em ensaios em bancadas e é fornecida pelos fabricantes para facilitar a definição do ponto de operação da bomba.
- DO ponto "d" representa a curva do sistema (tubulação) no qual a bomba fornece energia suficiente ao líquido para o mesmo vencer as perdas de cargas na sucção e recalque elevando o líquido ao ponto definido pelo projeto.
- EO ponto "b" representa a altura estática da instalação de bombeamento.
