Questão de Engenharia Mecânica — Mecânica dos Sólidos — CEV-URCA 2021

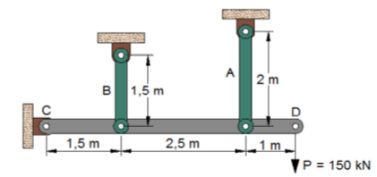

No projeto estrutural o engenheiro mecânico precisou calcular as tensões normais nas barras A e B e o deslocamento do pino D da estrutura conectada por pinos que está carregada e apoiada conforme mostra a Figura abaixo. A barra CD é rígida e está na horizontal antes de a carga P ser aplicada. A barra A é feita de uma liga de alumínio com módulo de elasticidade de 75 GPa e com área de seção transversal de 1000mm² . A barra B é feita de aço estrutural com módulo de elasticidade de 200 GPa e com área de seção transversal 500mm² . Nesse projeto ele obteve como resultado para as tensões σA e σB e deslocamento δD respectivamente

1. A120 MPa, 180 MPa e 3 mm
2. B140 MPa, 170 MPa e 2mm
3. C130 MPa, 160 MPa e 4mm
4. D150 MPa, 200 MPa e 5 mm
5. E110 MPa, 250 MPa e 6 mm
