Questão de Arquitetura — Expressão e representação — CEV-URCA 2021

ArquiteturaExpressão e representação
Código
qq629502
Banca
CEV-URCA
Órgão
Prefeitura de Crato - CE
Ano
2021
Nível
Médio
Cargo
Fiscal de Controle Urbano

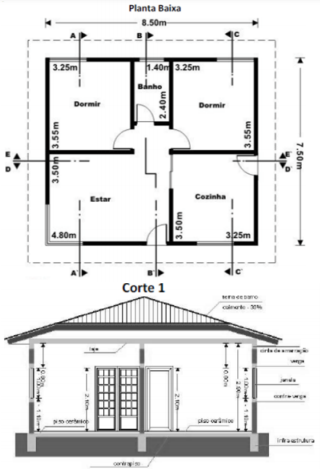

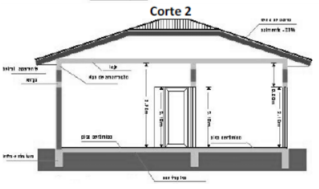

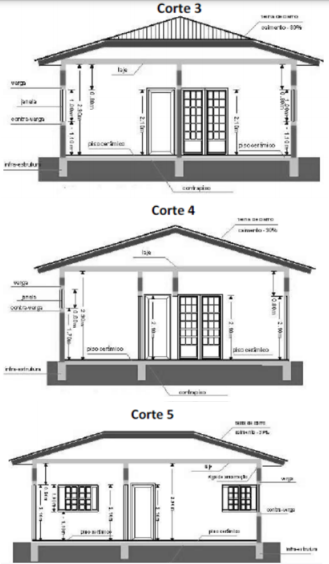

Observe a planta baixa de um projeto arquitetônico de uma edificação e, a seguir, os cinco cortes, demarcados pelas linhas AA, BB, CC, DD e EE, na referida planta. Para efeito da elaboração desta questão, a nomenclatura identificatória de cada corte foi suprimida e substituída por um número de 1 a 5. Identifique cada corte, conforme sua localização na planta, relacionando sua nomenclatura identificatória à numeração utilizada nesta questão. (Observação: os desenhos encontram-se fora de escala.):Imagem associada para resolução da questãoImagem associada para resolução da questãoImagem associada para resolução da questão
  1. ACorte1: CC; Corte 2: DD; Corte 3: AA; Corte 4: BB; e, Corte 5: EE;
  2. BCorte 1: AA; Corte 2: CC; Corte 3: DD; Corte 4: EE; e, Corte 5: BB;
  3. CCorte 1: AA; Corte 2: EE; Corte 3: BB; Corte 4: CC; e, Corte 5: DD;
  4. DCorte 1: EE; Corte 2: DD; Corte 3: CC; Corte 4: BB; e, Corte 5: AA;
  5. ECorte 1: CC; Corte 2: EE; Corte 3: AA; Corte 4: BB; e, Corte 5: DD.
Revelar gabarito e comentário

GabaritoE — Corte 1: CC; Corte 2: EE; Corte 3: AA; Corte 4: BB; e, Corte 5: DD.
