Questão de Mecânica — Processos de Fabricação Mecânica — COSEAC 2021

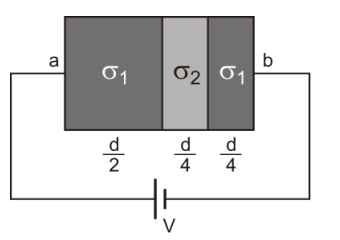

No desenho a seguir temos três camadas de dois materiais com condutividade σ₁, σ₂ e d = 4 m, respectivamente em Ωm. Temos uma camada cujo material possui condutividade σ₁ = 1,5 Ωm, de largura d/2, seguida de uma camada do material de condutividade σ₂ = 2 Ωm, de largura d/4, seguida de outra camada com o mesmo material do que a primeira camada cuja condutividade também é σ₁ = 1,5 Ωm, de largura d/4. A área transversal é a mesma para todas as camadas e igual a A = 2 m² . Sendo a diferença de potencial entre os pontos a e b igual a V = 110 V, a corrente do circuito é:

1. A22 A
2. B44 A
3. C66 A
4. D88 A
5. E110 A
